| Luogo di origine: | Zibo, Cina |
|---|---|
| Marca: | Laurel |
| Certificazione: | ISO9001 |
| Numero di modello: | Laurel-13-03 |
| Quantità di ordine minimo: | 20 ton |
| Imballaggi particolari: | pallet di legno ingrassati, con la copertura impermeabile e stretto con fasciature di plastica/d'acc |
| Tempi di consegna: | 20~30 giorni |
| Termini di pagamento: | T / T, L / C |
| Capacità di alimentazione: | 20.000 tonnellate/anno |
| Nome prodotto: | Mattone refrattario | Forma:: | Mattone |
|---|---|---|---|
| Caratteristica:: | conduttività termica,alta resistenza alla scorie di base | Utilizzo: | fodera, forni e forni ecc. |
| Materiale:: | Mattone di allumina; mattoni di silice; mattoni magnesia ecc | Forza:: | Alto |
| Evidenziare: | mattone di carbonio della magnesia,refrattario ad alta temperatura |
||

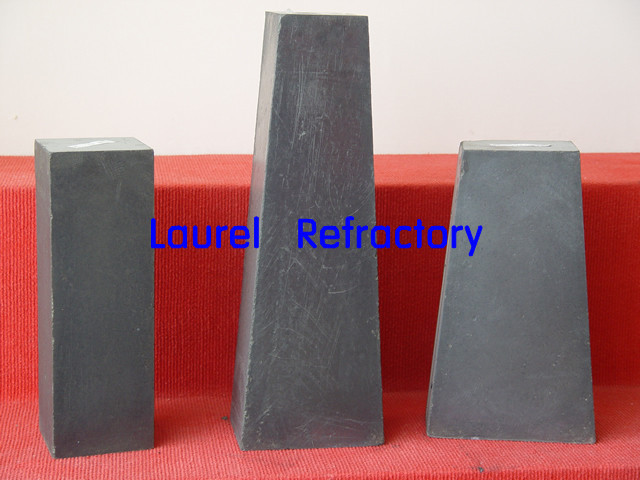

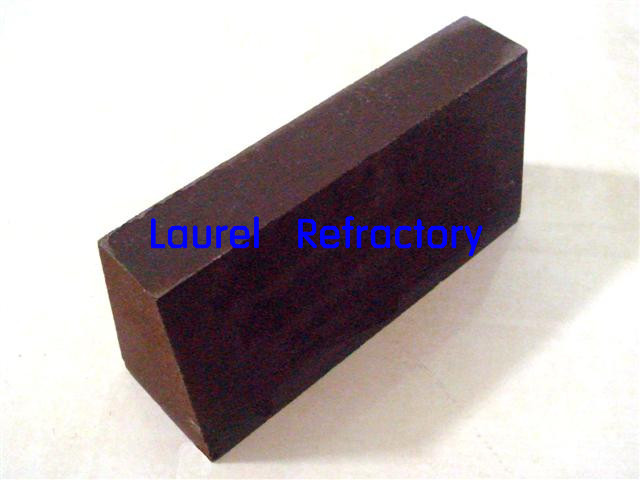

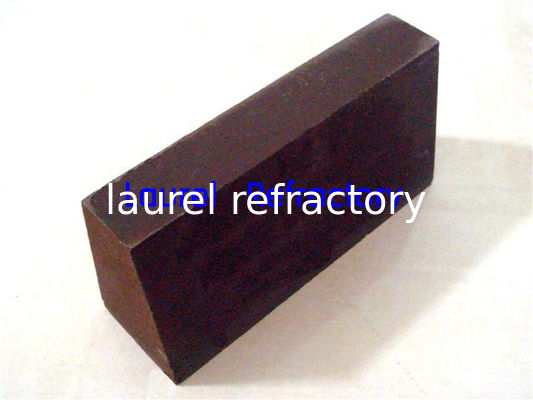

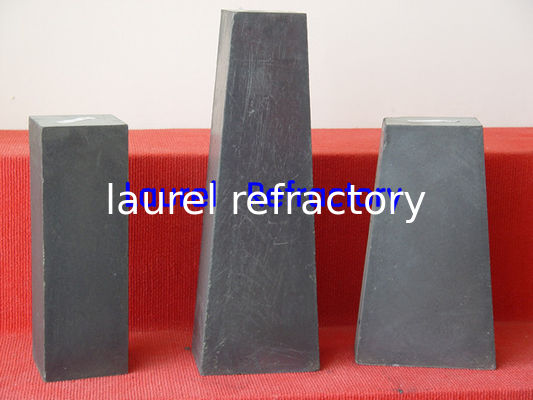

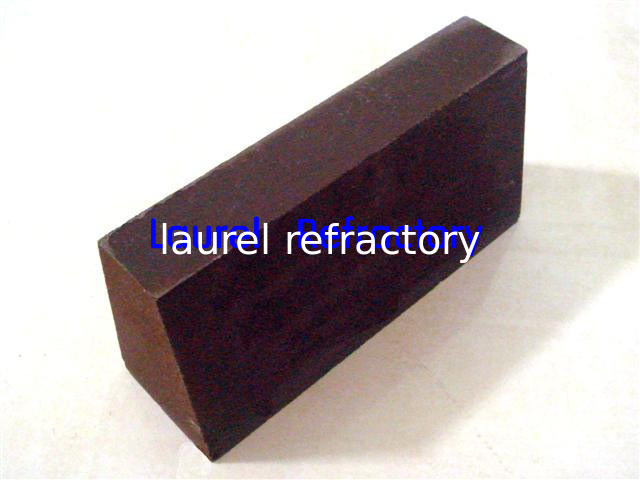

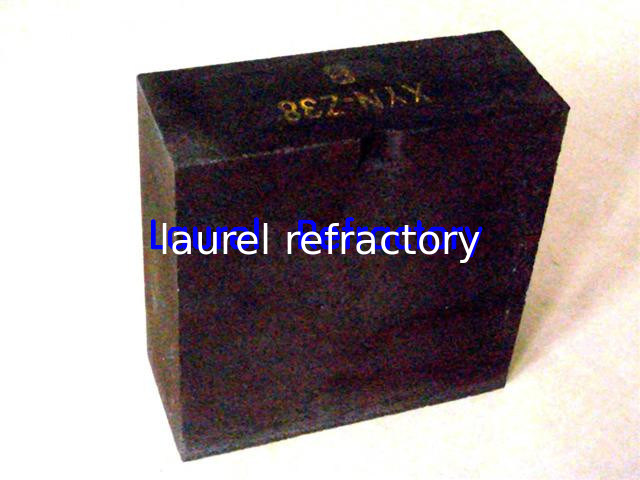

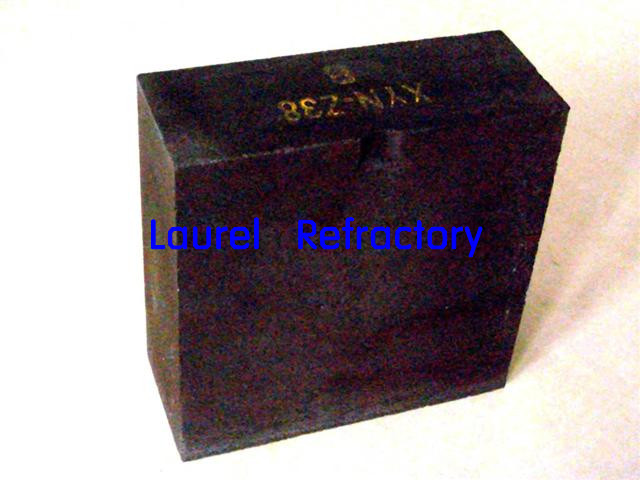

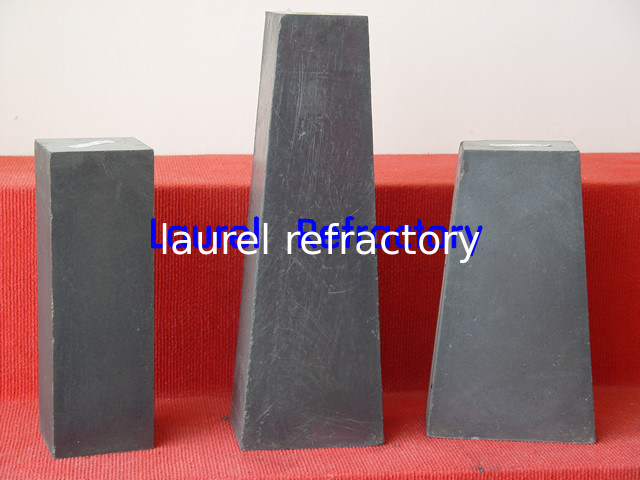

Grandi mattoni di magnesite / mattoni di magnesia-cromo per l'industria
I mattoni di alluminio sono mattoni di ossido di alluminio di alta qualità progettati per applicazioni industriali che richiedono un'eccellente resistenza al calore, resistenza meccanica e stabilità chimica.Questi mattoni sono ampiamente utilizzati nei forni, forni e apparecchiature ad alta temperatura per l'industria siderurgica, del cemento e della petrolchimica.
Prodotti con ossido di alluminio di alta purezza, questi mattoni di alluminio offrono una durabilità duratura e prestazioni affidabili in condizioni estreme.sono ideali per applicazioni standard e personalizzate.
Questi mattoni di alluminio, compresi i mattoni di ossido di alluminio, offrono elevata resistenza termica, durata e prestazioni a lungo termine.sono ideali per applicazioni industriali impegnative che richiedono materiali refrattari di alta qualità.
Alta refrattabilità, elevata resistenza alla scorie di base, buona conduttività termica
Magnesia Chrome Refractory
Produttore di Magnesia
Certificato ISO9001
1. Materiali
È costituito da periclasite, cromo e silicato con prodotti refrattari alcalini come materia prima.
2- Caratteristica.
Ha un'elevata temperatura, una buona resistenza alla corrosione, shock termico e stabilità di massa a alta temperatura, ecc.
3Applicazione:
Granelli di magnesia-cromo direttamente legati
Applicazione principale:Si applica principalmente per rivestire la zona di sinterizzazione della nuova lavorazione a secco dei forni a cemento e dei forni a serbatoi di vetro come marcature e degli altri forni industriali.
Dati chimici e fisici
Marchio | MgO % | Cr2O3 % | SiO2 % | A.P. % | BDg/cm3 | CCS.MPa | R.U.L °C |
LADBMGe-8A | ≥ 74 | ≥ 8 | ≤ 1.5 | ≤ 18 | 2.98 | ≥ 40 | 1660 |
LADBMGe-8B | ≥ 74 | ≥ 8 | ≤ 2.0 | ≤ 18 | 2.98 | ≥ 35 | 1600 |
LADBMGe-12A | ≥ 66 | ≥ 12 | ≤ 1.5 | ≤ 18 | 3.1 | ≥ 40 | 1660 |
LADBMGe-12B | ≥ 66 | ≥ 12 | ≤ 2.0 | ≤ 18 | 3.1 | ≥ 35 | 1600 |
LADBMGe-16A | ≥ 60 | ≥ 16 | ≤ 1.5 | ≤ 18 | 3.15 | ≥ 40 | 1660 |
LADBMGe-16B | ≥ 60 | ≥ 16 | ≤ 2.0 | ≤ 18 | 3.15 | ≥ 35 | 1600 |
Materaio di magnesia-cromo ribondato
Applicazione principale:adatta per rivestimento della zona di scorie dei forni di raffinazione di VOD, SKF.
Dati chimici e fisici
Marchio | MgO % | Cr2O3 % | SiO2 % | A.P. % | BDg/cm3 | CCS.MPa | R.U.L °C |
LARBMG-16A | ≥ 65 | ≥ 16 | ≤ 1.2 | ≤ 16 | 3.1 | ≥ 45 | 1750 |
LARBMG-16B | ≥ 60 | ≥ 16 | ≤ 1.6 | ≤ 16 | 3.1 | ≥ 40 | 1700 |
LARBMG-20A | ≥ 60 | ≥ 20 | ≤ 1.2 | ≤ 16 | 3.15 | ≥ 45 | 1750 |
LARBMG-20B | ≥ 60 | ≥ 20 | ≤ 1.2 | ≤ 16 | 3.15 | ≥ 40 | 1700 |
Mattoncini di magnesia-cromo semiribondati
Applicazione principale: è ampiamente utilizzato per ogni forno industriale dell'industria metallurgica e dei materiali da costruzione.
Dati chimici e fisici
Marchio | MgO % | Cr2O3 % | SiO2 % | A.P. % | BDg/cm3 | CCS.MPa | R.U.L °C |
LASBMG-16A | ≥ 60 | ≥ 16 | ≤ 1.5 | ≤ 17 | 3.1 | ≥ 40 | 1750 |
LASBMG-16B | ≥ 60 | ≥ 16 | ≤ 1.8 | ≤ 17 | 3.1 | ≥ 35 | 1700 |
LASBMG-20A | ≥ 55 | ≥ 20 | ≤ 1.5 | ≤ 17 | 3.15 | ≥ 40 | 1750 |
LASBMG-20B | ≥ 55 | ≥ 20 | ≤ 1.8 | ≤ 17 | 3.15 | ≥ 35 | 1700 |
