| Luogo di origine: | Zibo, Cina |
|---|---|
| Marca: | Laurel |
| Certificazione: | ISO9001 |
| Numero di modello: | Laurel-05-02 |
| Quantità di ordine minimo: | GP 20 |

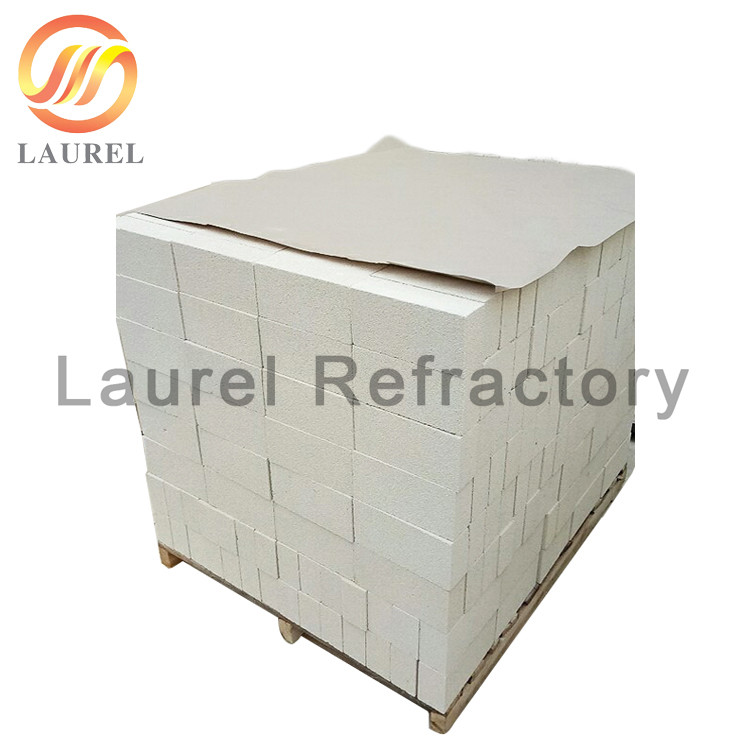

| Imballaggi particolari: | pallet di legno ingrassati, con la copertura impermeabile e stretto con fasciature di plastica/d'acc |
| Tempi di consegna: | 15 ~ 30 giorni |
| Termini di pagamento: | T / T, L / C |
| Capacità di alimentazione: | 500 tonnellate |
| Nome del prodotto: | Isolamento refrattario | Forma:: | Fabbricazione a partire da: |
|---|---|---|---|
| Caratteristica:: | elevata purezza, resistenza alla corrosione, peso leggero | Utilizzatori: | rivestimenti, forni e forni, ecc. |
| Materiale:: | mattone refrattario dell'argilla | Intervallo di temperatura: | 1250-1350°C |
| Evidenziare: | mattoni refrattari dell'allumina,mattone refrattario d'isolamento,Isolamento Clay Fire Brick refrattario |
||

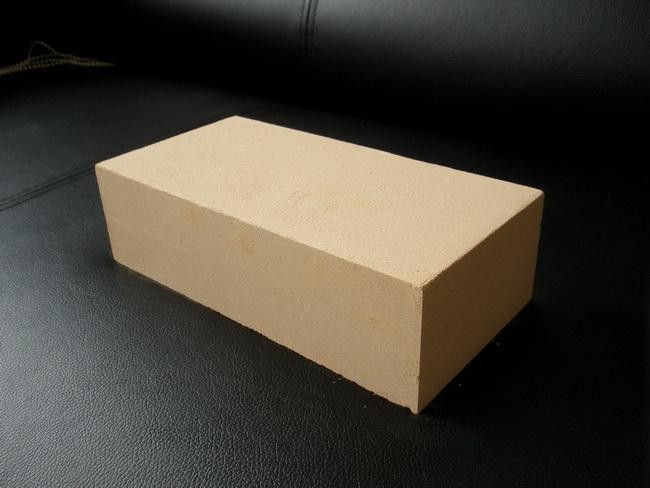

Isolamento leggero mattoni di argilla refrattaria per forni industriali
Descrizione:
Si tratta di una sorta di prodotti refrattari leggeri che contengono un contenuto di allumina compreso tra il 30% e il 46%.
Gli ingredienti e l'acqua mescolati insieme hanno prodotto il pug o lo slurry di plastica, quindi la forma estrusa o la stampatura mediante fusione, asciugatura e cottura nell'atmosfera ossidante a 1250-1350 ° C.
Il prezzo più competitivo, la buona qualità, l'imballaggio sicuro, tempi di consegna rapidi e servizi post-vendita eccellenti.
Applicazioni:
Utilizzato principalmente come strato isolante termico senza contatto con la fusione liquida o decapaggio a gas nella costruzione dei vari forni industriali.
La temperatura di lavoro è di 1200-1400°C
Applicazioni
1Isolamento di riserva per vari forni e forni
2. rivestimenti facciali caldi primari
3. Isolamento dei fumi
4Altre apparecchiature ad alta temperatura
Specificità:
|
Marchio Sunrise |
LA-0.5 |
LA-0,6 |
LA-0,8 |
LA-1.0 |
LA-1.3 |
|
Marchio USA |
ISO 125-0.5 |
ISO 125-0.6 |
ISO 135-0.8 |
ISO135-1.0 |
ISO140-1.2 |
|
Temperatura massima di funzionamento (°C) |
1150 |
1200 |
1280 |
1300 |
1350 |
|
Densità di massa (g/cm3) |
0.55 |
0.6 |
0.8 |
1.0 |
1.3 |
|
Porosità apparente % |
80 |
70 |
60 |
55 |
50 |
|
Forza di frantumazione a freddo (Mpa) ≥ |
1.5 |
2.0 |
2.5 |
3.0 |
4.0 |
|
Cambio lineare di riscaldamento (%) °CX 12H ≤ |
1250°C - Zero.5 |
1300°C - Zero.5 |
1350°C - Zero.5 |
1350°C - Zero.9 |
1350°C - Zero.9 |
|
Conducibilità termica ((W/m.k) |
400°C |
0.14 |
0.25 |
0.35 |
0.41 |
|
|
600°C |
0.16 |
0.29 |
0.45 |
0.43 |
Caratteristiche
1. bassa conduttività termica
2. Proprietà di isolamento elevato
3. Alta resistenza alla compressione
4Buona resistenza agli urti termici
5Alta purezza.
6Ottima stabilità termica.
